Vents TT 100 ipari csatornaventilátor

Felhasználás

A Vents TT ventilátorok az axiális és centrifugális ventilátorok széleskörű alkalmazhatóságát és nagy teljesítményét ötvözik, és kifejezetten olyan befúvó és elszívó szellőztetési rendszerekhez lettek tervezve, ahol nagy nyomás, erős légszállítás és alacsony zajszint szükséges. A ventilátorok 100-160 mm átmérőjű kör légcsatornákkal kompatibilisek. A VENTS TT ventilátorokra épülő elszívó rendszerek ideális megoldást jelentenek fürdőszobák, konyhák és egyéb párás helyiségek szellőztetésére, valamint lakások, családi házak, üzletek, kávézók stb. levegőcseréjére.

Kialakítás

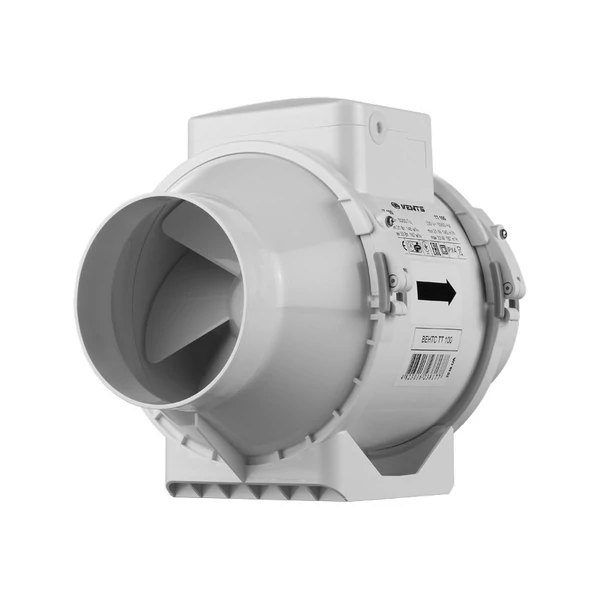

A burkolat kiváló minőségű, tartós műanyagból készül. A kivehető járókerék- és motorblokk a csatlakozócsonkokkal szerelt házhoz speciális, reteszes rögzítőbilincsekkel csatlakozik. Ez gyors és egyszerű karbantartást tesz lehetővé. A ventilátor karbantartásához nem szükséges a teljes szétszerelés: elegendő a központi blokkot kihúzni a házból, és elvégezni a szükséges műveleteket. Minden modell felszerelhető szabályozható, 2-30 perc között állítható kikapcsolási késleltetésű időzítővel.

Motor

A VENTS TT sorozat modelljei egyfázisú motorral készülnek, és kétsebességes kivitelben érhetők el. Egyes méretek nagyobb teljesítményű motorral is elérhetők (VENTS TT...S). A motor beépített hővédelemmel rendelkezik a túlterhelés megelőzése érdekében. A golyóscsapágyazás akár 40 000 üzemórás élettartamot biztosít folyamatos működés mellett. A motor védettségi foka: IPX4.

Fordulatszám-szabályozás

A kétsebességes motorok beépített kapcsolóval (V opció) vagy külső, többfokozatú ventilátorokhoz való kapcsolóval (külön rendelhető) vezérelhetők. Fokozatmentes fordulatszám-szabályozás integrált fordulatszám-szabályozóval (P opció), illetve külső TRIAC- vagy autotranszformátoros fordulatszám-szabályozóval (külön rendelhető) lehetséges, a maximális fordulatszám csatlakozóhoz történő csatlakoztatás esetén.

Kivitelek tulajdonságai

• S: nagy teljesítményű motor.
• T: állítható időzítő 2–30 perc között.
• U: fordulatszám-szabályozó elektronikus termosztáttal és a légcsatornába integrált hőmérséklet-érzékelővel. Hőmérséklet alapú működési logika.
• Un: fordulatszám-szabályozó elektronikus termosztáttal és 4 m-es kábelen elhelyezett hőmérséklet-érzékelővel. Hőmérséklet alapú működési logika.
• U1: fordulatszám-szabályozó elektronikus termosztáttal és a légcsatornába integrált hőmérséklet-érzékelővel. Időzítő alapú működési logika.
• U1n: fordulatszám-szabályozó elektronikus termosztáttal és 4 m-es kábelen elhelyezett hőmérséklet-érzékelővel. Időzítő alapú működési logika.
• U2n: fordulatszám-szabályozó elektronikus termosztáttal és 4 m-es kábelen elhelyezett hőmérséklet-érzékelővel. Hőmérséklet alapú be-/kikapcsolás.
• R1: tápkábel hálózati csatlakozódugóval.
• V: háromállású fordulatszám-kapcsoló.
• P: beépített fokozatmentes fordulatszám-szabályozó.

Szerelés

A ventilátorok a rendszer bármely pontján és bármilyen pozícióban telepíthetők.
Egy rendszeren belül több ventilátor is beépíthető:

• párhuzamos telepítéssel a légszállítás növelése érdekében (TTP készlet párhuzamos csatlakoztatáshoz)
• soros telepítéssel az üzemi nyomás növelése érdekében (TTS készlet soros csatlakoztatáshoz)

A ventilátorház lapos rögzítőlemezzel van ellátva a falhoz történő rögzítéshez. A csatlakozódoboz bármilyen pozícióban elhelyezhető a szerelés és a bekötés megkönnyítése érdekében.
